Микрокалькулятор Электроника МК 61 середины 80х годов и современный мобильный телефон имеют примерно одинаковые размеры, но их производительность и скорость вычислений отличаются на сотни тысяч раз. Для представления скорости прогресса нужно вернуться в середину 1970-х годов, когда огромные компьютеры, занимающие целые помещения, начали уступать место новым компьютерам, основанным на более передовых технологиях. Министерство Электронной Промышленности (МЭП) в Советском Союзе сыграло ключевую роль в этом переходе. Они создали компьютеры «Электроника 100» и «Электроника 60», которые стали основой для развития компьютеров в СССР.
«Электроника-60» (выпуск с 1978 года) представляла собой серию микроЭВМ, предназначенных для встраиваемых систем и промышленной автоматики. Она была полностью совместима по системе команд с американскими мини-ЭВМ семейства PDP-11 фирмы DEC. Архитектура оказалась настолько удачной, что определила развитие целой линейки советских компьютеров на десятилетие вперёд. “Электроника 60” еще не имела микропроцессора – процессор занимал отдельную плату, на которой он был набран отдельными микросхемами серии К581 (аналог набора MCP-1600 от DEC и Western Digital). Базовая модель выполняла 250–600 тыс. операций в секунду и адресовала до 64 КБ памяти.
Однако прогресс не стоял на месте. В городе Зеленоград, в Научном Центре (НЦ) Министерства Электронной Промышленности, в 1978 году была начата разработка микропроцессора на собственной архитектуре, названной “Электроника НЦ”, по названию организации-разработчика. Но руководство министерства потребовало от разработчиков, чтобы они использовали архитектуру Электроники 60, в результате чего в 1980 году получился процессор К1801ВМ1 — первый советский 16-разрядный однокристальный микропроцессор. Кристалл размером 5×5 мм содержал 50 тысяч транзисторов и работал на частоте до 5 МГц (до 500 тыс. оп/с). Один такой чип заменял собой целую процессорную плату «шестидесятой».
На базе этого процессора создали одноплатную микро-ЭВМ МС 1201. Добавив к ней контроллеры клавиатуры, дисплея и дисководов, инженеры НИИТТ (НИИ точных технологий) получили законченный персональный компьютер. Так в 1981 году родился Диалоговый Вычислительный Комплекс — ДВК.
Модельный ряд ДВК
Семейство ДВК выпускалось с 1981 по 1991 год на заводе «Квант» в Зеленограде. На пике производства в 1990 году завод выдавал до 4000 машин в месяц, а всего их было изготовлено около 200 тысяч.
| Модель | Наименование | Год | Процессор | ОЗУ | Накопители | Особенности |
|---|---|---|---|---|---|---|

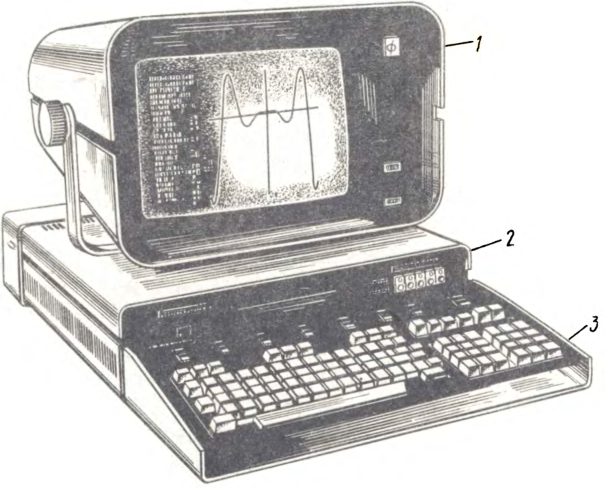

| ДВК-1 ДВК-1М ДВК-1Ш | МС 0501 МС 0501.04 МС 0501.03 | 1981 | К1801ВМ1 | 48 КБ | Внешние: дисковод ГМД-70 | Бейсик/Фокал в ПЗУ, масса 45 кг, электрическая мощность 275 Вт |

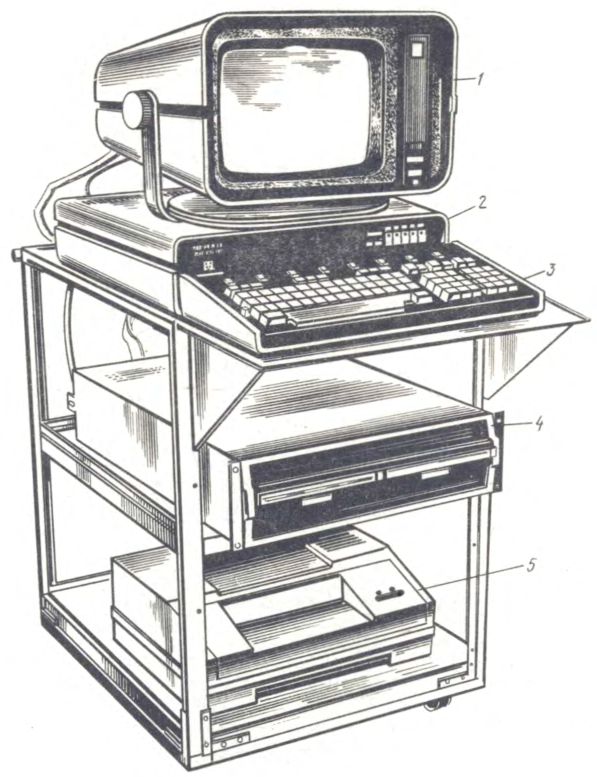

| ДВК-2 | НМС 01900.1 | 1984 | К1801ВМ1 | 56 КБ | 8″ дисководы ГМД 7012 (512 Кбайт) | Появление комплектного дисковода и принтера, исключен Бейсик, масса 90 кг, электрическая мощность 655 Вт |
| ДВК-2М ДВК-2МШ | МС 0501.02 МС 0501.06 | 1985 | К1801ВМ1/ВМ2 | 56 КБ | 5″ дисководы НГМД 6022 (440 Кбайт) | масса 75 кг, электрическая мощность 570 Вт, цена 15 600 руб. |

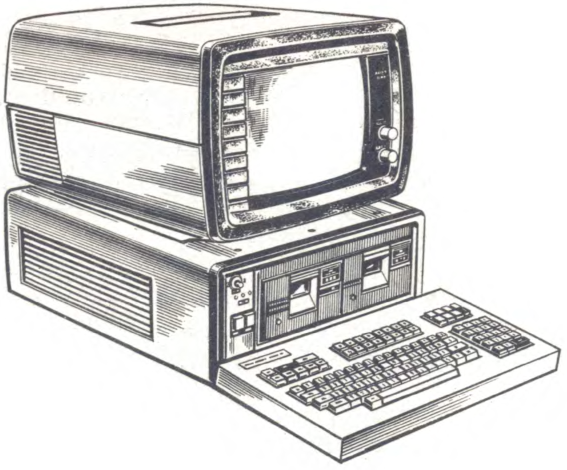

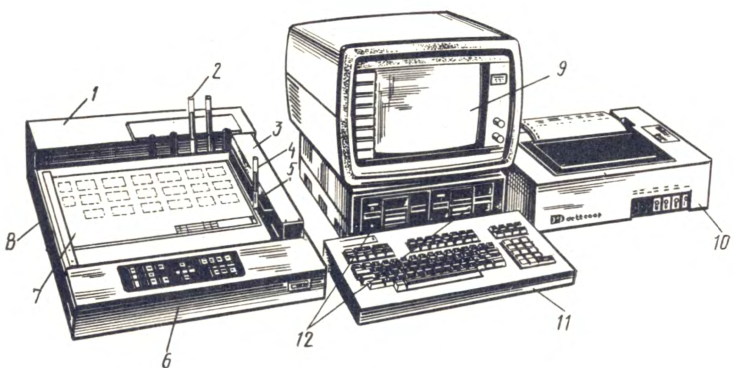

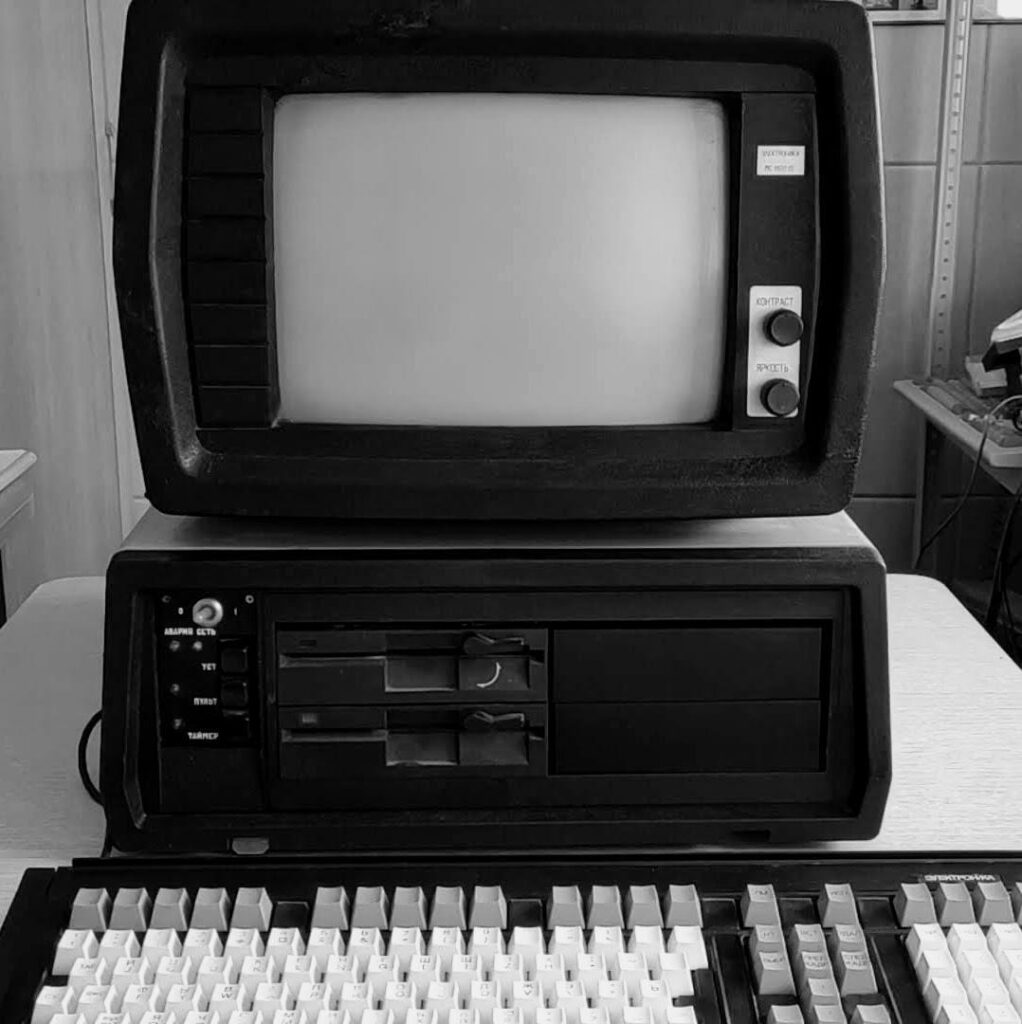

| ДВК-3 | МС 0502 | 1987 | К1801ВМ2 | 56 КБ | 2×5,25″ НГМД 6021 (800 Кбайт) | Отображение графики 286*400 пикселей, моноблок в пластмассовом корпусе, электрическая мощность 250 Вт, масса 45 кг |

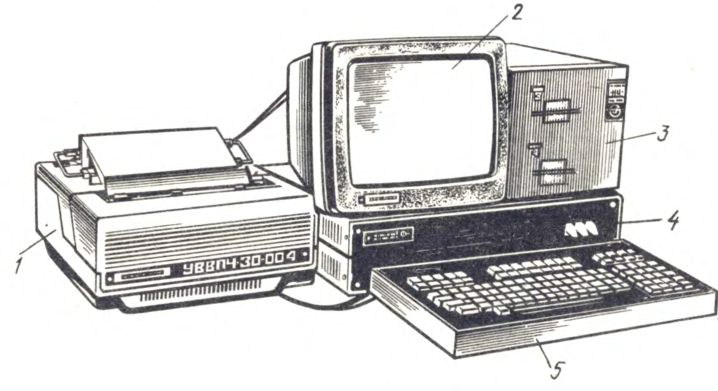

| ДВК-3М2 | МС 0502.07 | 1988 | К1801ВМ3 | 248 Кб | 2×5,25″ | Менеджер памяти, сопроцессор |
| ДВК-4 | 1989 | К1801ВМ3 | 248 Кб | 2×5,25″ | Жесткий диск СМ 5508 |
Применение
ДВК активно поставлялись в школы в составе КУВТ-86 (комплект учебной вычислительной техники). Рабочее место преподавателя — ДВК-2МШ или ДВК-3Ш, до 12 ученических мест — БК-0010Ш. Сеть строилась на основе контроллеров КТЛК и интерфейса ИРПС.
ДВК использовались как инструментальные ЭВМ для отладки программ встраиваемых микроконтроллеров. Благодаря шине МПИ и архитектуре, унаследованной от «Электроники-60», ДВК легко интегрировались в системы ЧПУ станков и автоматические линии. Феноменальная скорость реакции (всего 4 такта на переключение контекста прерывания) делала эту архитектуру идеальной для реального времени.
В 1987 году ДВК-2М в составе гидроакустической приставки «Рица» принимали участие в операции «Атрина» — стратегической противолодочной операции Северного флота СССР в Саргассовом море и Атлантике. Советские корабли отслеживали американские атомные подводные лодки, и обработка гидроакустических данных велась на ДВК.
Тетрис: рождение легенды на «Электронике-60»
Именно с этой линейкой компьютеров связана самая известная история. Алексей Пажитнов, работавший в Вычислительном центре АН СССР, в июне 1984 года создал на «Электронике-60» на языке Паскаль прототип игры, покорившей мир.
