«GS» — Graphics and Sound. И это не просто маркетинговый слоган, а точное описание того, чем эта машина отличалась от всего, что Apple делала до и после.
В книге iWoz — автобиографии Стива Возняка — нет ни слова об Apple IIgs. И это показательно. К тому моменту Возняк уже покинул Apple, и машина создавалась без его непосредственного участия. Хотя его инженерные решения — например, чип IWM (Integrated Woz Machine) — всё ещё использовались. Стив Джобс тоже не имел к проекту никакого отношения: он был занят NeXT и другими делами. Важные люди в Apple тогда были другие — те, кто принимал бизнес-решения.
История: скрипач не нужен
К 1986 году Apple оказалась в стратегическом тупике. С одной стороны, был Macintosh — революционный, но чёрно-белый, дорогой и несовместимый с огромной библиотекой софта Apple II. С другой — Apple II, легендарная платформа, которая кормила компанию, но технически устаревала и не могла конкурировать с новыми 16-битными машинами вроде Commodore Amiga и Atari ST.
Вопреки логике, Apple решила не убивать Apple II, а дать ему второе дыхание. Так родился проект «Cortland» (кодовые имена были и другие — Phoenix, Rambo, Gumby). Так, 15 сентября 1986 года, в год 10-летнего юбилея Apple, мир увидел Apple IIgs.
В первый год продаж Apple IIgs продавался лучше, чем Macintosh. Компания делала ставку на Mac, а деньги приносил «устаревший» IIgs.
Это был пятый и самый мощный компьютер в семействе Apple II. Стив Возняк, главный конструктор, спроектировал для него уникальный чип IWM (Integrated Woz Machine) — однокристальный (то есть расположенный на одной микросхеме) контроллер дисковода. В нём воплотились лучшие инженерные идеи Возняка, и это была его последняя большая работа для Apple.
Технические характеристики
| Характеристика | Apple IIgs (1986) | Macintosh 128K (1984) | Macintosh Plus (1986) |
|---|---|---|---|
| Процессор | WDC 65C816 @ 2.8 МГц | Motorola 68000 @ 7.83 МГц | Motorola 68000 @ 7.83 МГц |
| Разрядность | 16-бит | 16/32-бит | 16/32-бит |
| ОЗУ | 256 КБ, расширяемая до 8 МБ | 128 КБ (не расширяема) | 1 МБ, расширяема до 4 МБ |
| Графика | 320×200 (16 цветов), 640×200 (4 цвета) | 512×342 (монохром) | 512×342 (монохром) |
| Звук | Ensoniq 5503, 32 канала, wavetable | 4-битный моно | 4-битный моно |
| GUI | Цветной | Чёрно-белый | Чёрно-белый |
| Цена | $999 (без монитора) $1,498 (с монитором) | $2,495 | $2,599 |
- Процессор 65C816 — 16-битный наследник легендарного 6502. Мог эмулировать 8-битный режим, обеспечивая почти полную совместимость с тысячами программ для Apple II. 8-битный софт работал на IIgs почти втрое быстрее.
- Звук Ensoniq ES5503 — это был первый в мире персональный компьютер со встроенным wavetable-синтезатором. Тот же чип стоял в профессиональных синтезаторах Ensoniq Mirage и ESQ-1. 32 канала, 64 КБ выделенной звуковой RAM — для 1986 года это был не просто звук, а профессиональная музыкальная студия. По звуку IIgs превосходил Amiga, Atari ST и Macintosh.
- Графика и цвет — первый компьютер Apple с цветным графическим интерфейсом. Разрешение и цветность на уровне Amiga и Atari ST, хотя процессор и уступал им в «чистой» вычислительной мощности.
- Apple Desktop Bus (ADB) — новый интерфейс для клавиатуры и мыши, который позже перекочевал на Mac.
- Операционная система GS/OS (1988) — первая полностью 16-битная ОС для IIgs. Поддерживала кэширование и файловые системы разных типов через FST (File System Translators). Прикладные программы даже не знали, с какой файловой системой работают! Фактически, это была Mac-подобная ОС на старом «железе». Поддерживала ProDOS, DOS 3.3, HFS и даже MS-DOS.
- Существовала также GNO/ME — многозадачная Unix-подобная ОС для IIgs
Интересно, что существовал официальный апгрейд-кит для превращения Apple IIe в IIgs. Вы могли купить новую материнскую плату и заменить ею старую!
Периферия Apple IIgs
1. Порт дисковода (Disk Drive Port) — DB-19
Этот порт, использующий 19-контактный разъем D-Sub, является основным для подключения внешних накопителей. К нему можно подключить до четырех дисководов в цепочку: до двух 3.5-дюймовых (800 КБ) и до двух 5.25-дюймовых (140 КБ) дисководов.
Важно соблюдать порядок в цепочке: 3.5-дюймовые дисководы должны быть ближе к компьютеру, а 5.25-дюймовые — дальше. Первый дисковод каждого типа в цепочке считается drive 1, следующий — drive 2.
2. Порт Apple Desktop Bus (ADB) — mini-DIN 4
ADB — это последовательная шина для подключения низкоскоростных устройств. Apple IIgs стала первым компьютером Apple, где он был применен в 1986 году. К одному порту через цепочку можно подключать до 16 устройств, таких как клавиатура и мышь. Любая клавиатура и мышь с интерфейсом ADB от ранних моделей Macintosh будет работать с IIgs.
3. Игровой порт (Game Port) — DB-9
Этот 9-контактный разъем D-Sub предназначен для игровых контроллеров. К нему можно подключить до двух джойстиков или два набора paddle-контроллеров. Также через специальный адаптер к этому порту можно было подключить мышь от Apple IIc или Mac Plus.
4. Видеовыходы
IIgs предлагал два варианта подключения монитора:
- Аналоговый RGB-выход (Analog RGB monitor) — DB-15 (гнездо): Этот 15-контактный разъем D-Sub предназначен для подключения цветных RGB-мониторов, например. Сигнал на этом выходе аналоговый, с частотой горизонтальной развертки 15.75 кГц. Поэтому для подключения к современным VGA-мониторам требуется специальный активный или пассивный адаптер. IIgs поддерживает разрешение до 640×200 пикселей с 4 или 16 цветами и 320×200 с 16 настоящими цветами.
- Композитный видеовыход (Composite video out): Этот разъем предназначен для подключения к обычному телевизору или композитному монитору. Качество изображения здесь ниже, чем у RGB, но это был универсальный и доступный вариант.
5. Последовательные порты (Serial Ports) — mini-DIN 8
На задней панели есть два 8-контактных разъема mini-DIN для последовательной связи:
- Принтер-порт (Printer port): Предназначен для подключения принтера.
- Модем-порт (Modem port): Предназначен для подключения модема и поддерживает протокол AppleTalk для создания локальных сетей.
Это универсальные последовательные порты, и их конфигурацию (скорость, биты данных, стоп-биты) можно менять через программу Control Panel. В программном обеспечении эти порты «эмулируют» слоты: принтер-порт соответствует слоту 1, а модем-порт — слоту 2.
6. Разъем для наушников (Headphone jack) — 3.5 мм
Этот стандартный аудиоразъем позволяет выводить звук с компьютера на наушники или внешнюю акустическую систему. Учитывая, что звуковая подсистема IIgs на базе чипа Ensoniq была одной из лучших в своем классе, это был очень востребованный порт.
7. Внутренние слоты расширения

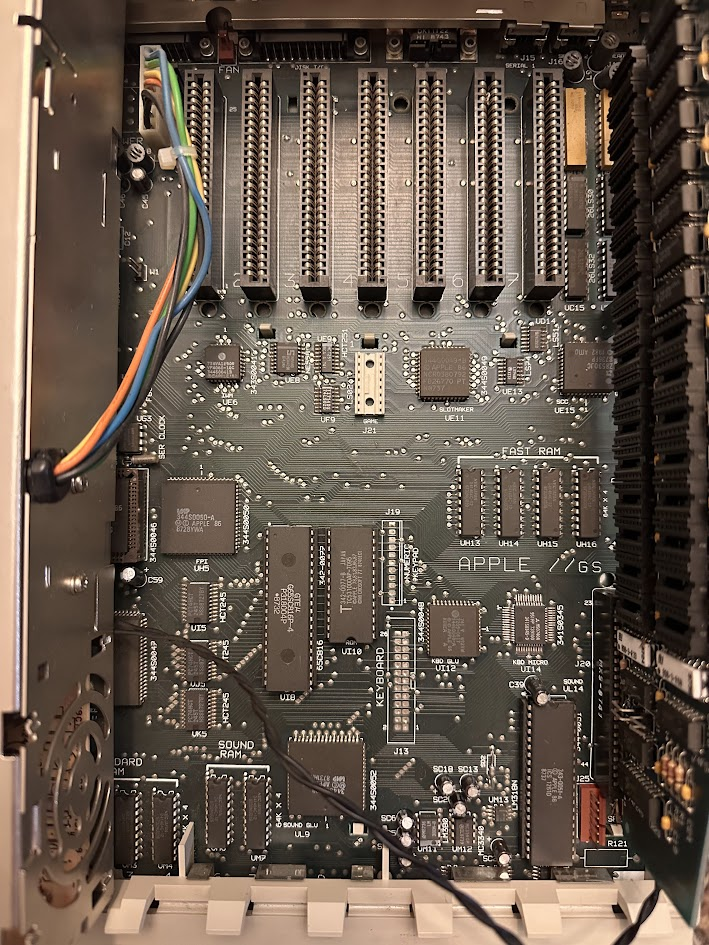

Помимо внешних портов, внутри корпуса IIgs находится семь 50-контактных слотов расширения, совместимых с предыдущими моделями Apple II. В них можно устанавливать платы (карты) расширения для подключения:
- Жестких дисков: Сам Apple не предлагал внутреннего жесткого диска для IIgs, но существовали сторонние контроллеры и SCSI-карты.
- Дополнительной памяти: Специальный слот расширения памяти позволял увеличить ОЗУ с базовых 256 КБ (или 1 МБ на поздних моделях) до 8 МБ. Минимально для работы в полноценном режиме IIgs рекомендовалось устанавливать как минимум 1 МБ дополнительной памяти.
- Других устройств: Сетевых карт, карт захвата видео, контроллеров дисководов и многого другого.
Наконец, стоит упомянуть, что, по соглашению, 3.5-дюймовые дисководы ассоциируются со слотом 5, а 5.25-дюймовые — со слотом 6. Система поддерживает только два устройства на слот. Если подключено больше двух устройств к слоту 5 (например, два дисковода и RAM-диск), третье и четвертое устройства «переполняются» в слот 2.
Битва с Macintosh: почему IIgs проиграл
Apple IIgs был мощнее, дешевле, имел цвет и звук. Он был лучше Macintosh почти во всём, кроме маркетинга. Почему же Apple его «задушила»?
- Внутренняя конкуренция. Macintosh был «проектом Джобса». IIgs — «проектом Возняка». После «ухода» Джобса из Apple в 1985 году, команда Macintosh взяла верх. Они боялись, что IIgs съест продажи Mac. Поэтому его намеренно сдерживали: не давали обновлений, не рекламировали, не развивали.
- Ограниченная скорость. 2.8 МГц — это медленно для 16-битной машины 1986 года. Amiga и Atari ST работали на 7–8 МГц. Apple боялась сделать IIgs слишком быстрым — чтобы он не конкурировал с Mac, при том что возможность была (этот процессор мог работать на частотах 7–14 МГц).
- Стратегический разворот. Apple решила, что будущее за Macintosh. IIgs стал жертвой этого выбора. Его перестали развивать, хотя сообщество энтузиастов делало апгрейды до 18 МГц.
Ирония судьбы была в том, что IIgs был «слишком хорош для своей лиги». Он сочетал совместимость с Apple II, цветной GUI и профессиональный звук. Если бы Apple дала ему зелёный свет, история могла бы сложиться иначе.
Связь с другими системами: больше чем просто Apple II
- Amiga и Atari ST. IIgs напрямую конкурировал с ними по графике и звуку. Но уступал в скорости. Главное преимущество IIgs — совместимость с тысячами программ Apple II.
- Macintosh. IIgs унаследовал от Mac интерфейс и мышку. Но цветной GUI у IIgs появился раньше, чем у Macintosh II.
- IBM PC. IIgs превосходил PC по звуку и графике, но проигрывал в распространённости ПО.
- Ensoniq. Профессиональные синтезаторы Ensoniq использовали тот же чип, что и IIgs. Это делало IIgs доступной музыкальной рабочей станцией.
- Советские компьютеры. В СССР были аналоги Apple II (например, «Агат»). Но до IIgs советская промышленность не добралась — это был уже слишком сложный и дорогой проект для клонирования.
Итог: почему IIgs — это важно
Apple IIgs — последний компьютер, созданный в традициях Apple II. Мощный, расширяемый, с цветным GUI и профессиональным звуком, он опередил своё время и был намеренно «приторможен» компанией, которая боялась собственного успеха.
Это не просто «ещё один старый компьютер». Это памятник инженерной мысли. В нём воплотились лучшие идеи Возняка — IWM, простота расширения, совместимость со старым софтом. И лучшие идеи инженеров Ensoniq — профессиональный звук в домашнем компьютере.
И он показывает, каким мог бы быть мир, если бы инженеры, а не маркетологи, определяли будущее технологий. Мир, в котором цветной GUI и wavetable-синтезатор появились бы на пять лет раньше. Мир, в котором совместимость с прошлым не была бы помехой для развития.
